Лазерная система защиты жилища
Вам понадобятся:
Два маленьких корпуса для электронных проектов;
Конденсатор 1000 uF 35 v;
Потенциометр 5 кОм;
Фотоэлемент;
Макетная плата;
Элемент питания типоразмера «Крона»;
Транзистор N3904;
Выключатель;
Маленькие зеркала;
12 В DC пьезоэлектрическая сирена;
Aixiz 650 nm 5 mw 12 X 30 mm лазер;
Aixiz 3.2 В AC адаптер.

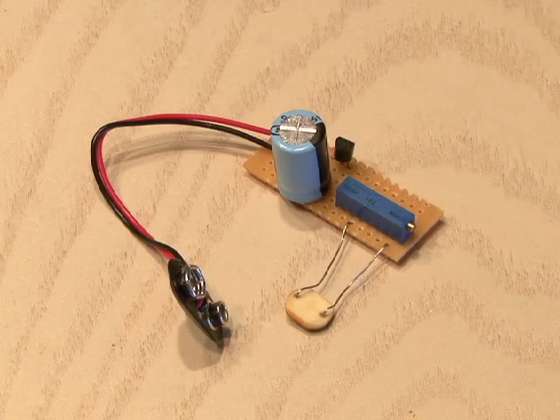

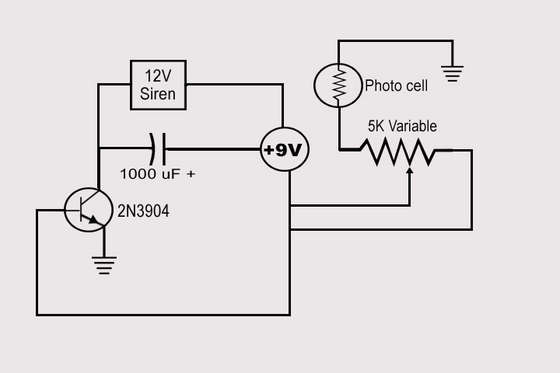

Собираем схему. Ниже приведена схема устройства.

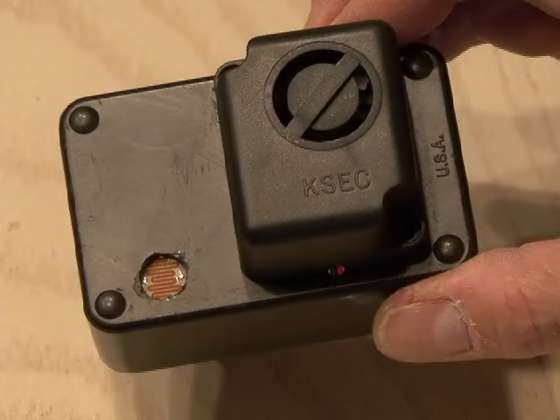

Теперь устанавливаем собранное устройство в корпус. Вырезаем отверстие для фотоэлемента. Прикрепляем сирену (см. фотографию).

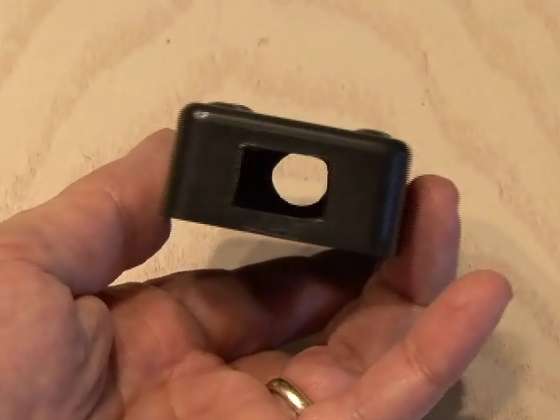

Первая часть устройства готова, переходим к изготовлению лазера. Вырезаем три отверстия в корпусе: первое для выключателя, второе для самого лазера и третье для проводов питания идущих от адаптера снаружи.

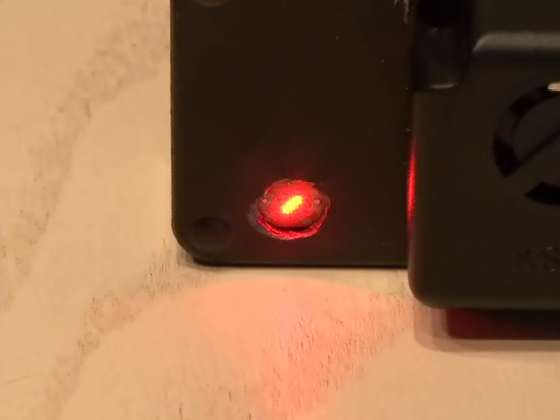

Настройка. Направляем лазер на фотоэлемент и меняя сопротивление резистора настраиваем чувствительность устройства.

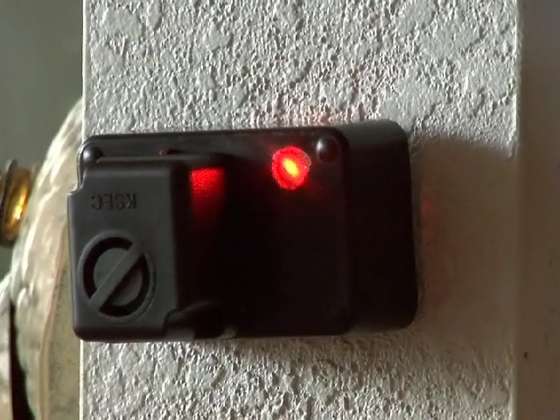

Устанавливаем всю систему. Используя зеркала (см. видео), меняем направление луча.
Когда стемнеет и лазерный луч «сломается» - наша сигнализация моментально завоет.
